Twillvevd karbonfiberstoff

Twill Weave Carbon Fiber Fabric er en vevd forsterkning der renningen og veftgarnene flettes sammen for å danne et diagonalt overflatemønster. Sammenlignet med vanlig vev tillater interlacing-strukturen mer bevegelse mellom garnene, noe som kan hjelpe stoffet med å følge moderate kurver under oppleggingen. Det samme diagonale mønsteret er også ofte beholdt på støpte deler der karbonfiberoverflaten er synlig.

Veven er bare en del av materialspesifikasjonen. Karbonfiberkvalitet, arealvekt, harpikssystem og laminatkonstruksjon bestemmer hvordan stoffet bidrar til den ferdige kompositten, mens formgeometri og formingsprosessen påvirker hvordan det kan håndteres under produksjonen.

Hva Twill-strukturen endrer

I en twillkonstruksjon beveger flettepunktene seg gradvis over stoffet i stedet for å danne det gjentatte en-over-en-under-mønsteret av vanlig vev. Dette gir garnene større frihet til å forskyve seg i forhold til hverandre når stoffet legges over en buet overflate.

Forskjellen blir mer merkbar på deler med skiftende konturer. Et stoff som kan romme noen bevegelser i planet kan være lettere å plassere rundt en moderat kurve enn en tettere sammenflettet konstruksjon. Dette betyr imidlertid ikke at hvert twillstoff vil drapere på samme måte. Garnstørrelse, stoffvekt, vevtetthet og overflategeometri påvirker resultatet.

For stramme radier eller dype tredimensjonale former er en formingsprøve nyttig fordi lokal rynking eller garnforvrengning bare kan vurderes nøyaktig mot den faktiske geometrien.

Diagonal vev for synlige overflater

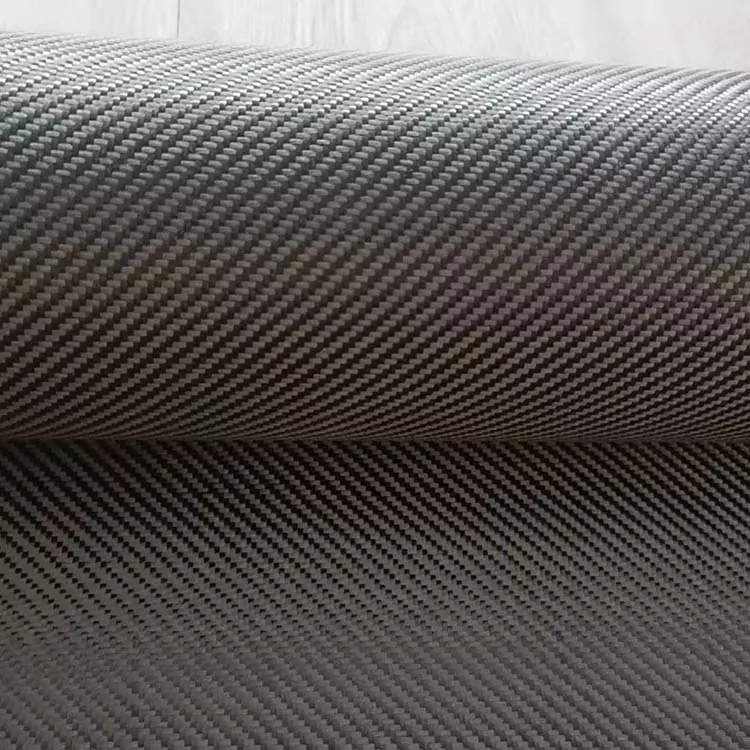

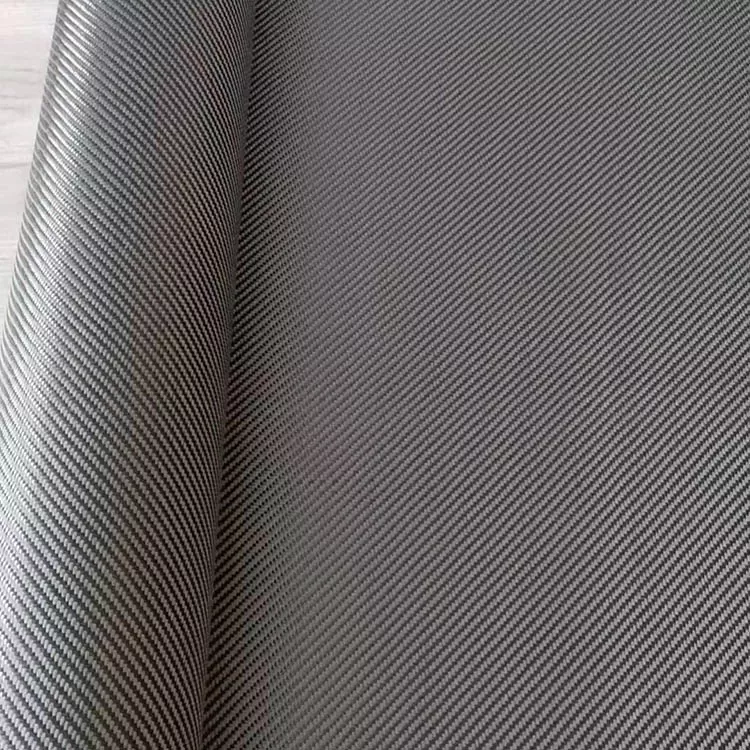

Det diagonale mønsteret er en av de mest gjenkjennelige egenskapene til twill karbonfiberstoff. Når det herdede laminatet er ferdig med et klart belegg, kan vevingen forbli synlig over overflaten av komponenten.

Mønsterretningen må kontrolleres under skjæring og opplegging. Hvis to stoffseksjoner møtes med forskjellig orientering, vil ikke de diagonale linjene fortsette jevnt over skjøten. På synlige paneler må skjæreoppsettet og lagplasseringen derfor vurderes før støping.

Det endelige utseendet påvirkes også av harpiksfordeling, konsolidering og overflatebehandling. Mønsteret som sees i det tørre stoffet kan endre seg i definisjon etter at laminatet er støpt og belagt.

Bruke kypert på buede komponenter

Twill-stoff brukes ofte på komponenter som ikke er helt flate, inkludert trimdeler, hus, sykkeldeler, motorsykkelkomponenter og sportsutstyr.

Stoffet kan kuttes som et større stykke når overflaten er relativt åpen, eller deles opp i mindre seksjoner hvor geometrien endres skarpere. Større stykker reduserer antall skjøter, men kan kreve mer justering under opplegging. Mindre stykker kan lettere følge lokale konturer, men skjøtene må plasseres forsiktig.

For en synlig karbonoverflate bør skjæremønsteret også ta hensyn til retningen til diagonalvevingen. Å opprettholde samme orientering mellom tilstøtende stykker kan være viktig når et kontinuerlig visuelt mønster er nødvendig.

Spesifikasjon

Materialspesifikasjon for produksjon

Den nødvendige stoffvekten vurderes normalt sammen med mållaminattykkelsen og støpemetoden. En lavere arealvekt gjør at flere individuelle lag kan brukes, mens et tyngre stoff kan redusere antall lag som trengs for en gitt laminattykkelse.

Karbonfiberkvalitet bør også spesifiseres separat fra vevingen. Den samme twillkonstruksjonen kan produseres med forskjellige fiberkvaliteter, og de resulterende komposittegenskapene vil ikke være identiske.

Harpikskompatibilitet er en annen produksjonshensyn. Wet lay-up, vakuuminfusjon, kompresjonsstøping og prepreg-behandling har ulike krav til harpiksflyt, konsolidering og håndtering. Stoffet bør derfor tilpasses den faktiske prosessen i stedet for kun spesifisert etter utseendet.

Informasjon å gi for en materiell forespørsel

En produksjonsforespørsel er lettere å vurdere når de grunnleggende materialkravene er tydelig angitt. Relevant informasjon inkluderer:

· Krypervevkonstruksjon

· Karbonfiberkvalitet

· Stofvekt / GSM

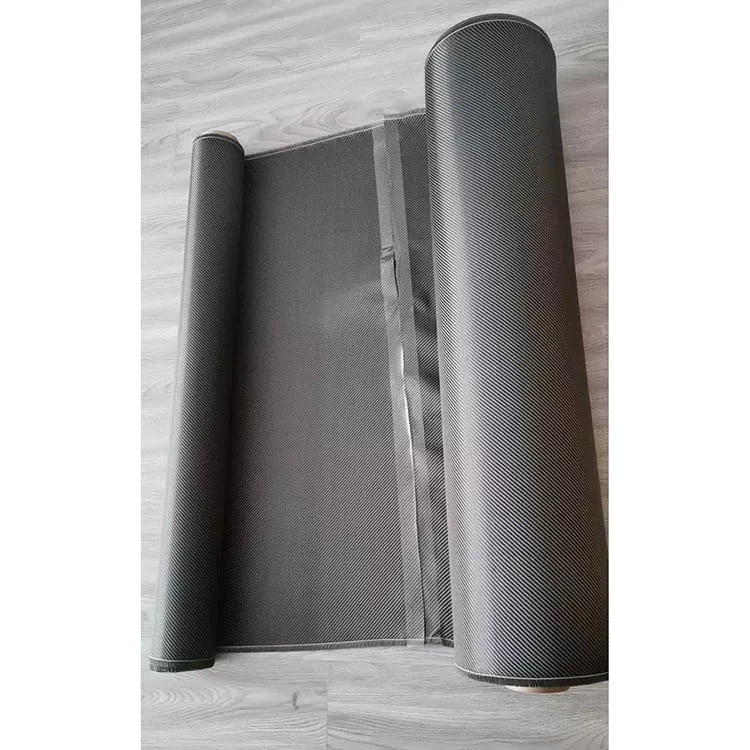

· Nødvendig bredde og rulllengde

· Måltykkelse eller laminattykkelse

· Harpikssystem

· Støpeprosess

· Komponentgeometri

· Synlige overflatekrav

Hvis materialet erstatter et eksisterende stoff, kan et tilgjengelig spesifikasjonsark eller prøve også brukes som referanse. Dette er spesielt nyttig når det nye materialet skal passe til en etablert skjære-, oppleggings- eller støpeprosess.

Søknader

Twill Weave Carbon Fiber Fabric brukes i støpte komposittdeler der stoffet trenger å romme formede overflater eller gi et definert vevd utseende.

Bilapplikasjoner inkluderer interiørtrim, paneler, deksler og andre karbonfiberkomponenter. Sykkel- og motorsykkeldeler kan bruke vevd forsterkning på buede seksjoner der stoffet må følge formoverflaten.

Sportsutstyr som padleårer, racketer og andre støpte strukturer kan også inkludere materialet som en del av laminatet. Industrielt utstyr og hus kan bruke vevd karbonfiber der de nødvendige mekaniske og dimensjonelle egenskapene kan oppnås med det valgte laminatet.

For elektroniske hus eller komponenter plassert nær elektriske enheter, bør karbonfibers elektriske ledningsevne vurderes når isolasjons- og jordingskrav skal bestemmes.

FAQ

Hva er Twill Weave Carbon Fiber Stoff?

Det er vevd karbonfiberforsterkning laget med en twill-sammenflettet struktur. Garnarrangementet gir et diagonalt overflatemønster, mens selve materialspesifikasjonen avhenger av karbonfiberkvalitet, stoffvekt og konstruksjon.

Hvordan er twill forskjellig fra vanlig vev?

Twill og vanlig vev bruker forskjellige sekvenser for sammenfletting av garn. Twill har et diagonalt mønster og tillater generelt mer garnbevegelse, mens vanlig vev har en tettere gjentatt over-under-struktur. Deres egnethet avhenger av komponentens geometri og produksjonsprosess.

Hva betyr 2×2 twill?

2×2 beskriver en spesifikk twillkonstruksjon der garnene passerer over to og under to i en repeterende sekvens. Hvis et prosjekt krever denne konstruksjonen, bør vevingen bekreftes i materialspesifikasjonen.

Kan twillstoff brukes på buede former?

Ja. Den kan romme moderate kurver og skiftende konturer, men selve draperingen avhenger av stoffvekt, garnkonstruksjon og formgeometri. En formingsprøve er nyttig for komplekse deler eller deler med tett radius.

Kan den brukes til synlige karbonfiberdeler?

Ja. Den diagonale vevingen kan forbli synlig etter støping og overflatebehandling. Konsekvent stofforientering under skjæring og opplegging er viktig når et jevnt mønster er nødvendig.

Kan stoffets vekt og dimensjoner tilpasses?

Ja. Stoffvekt, bredde, lengde og relaterte spesifikasjoner kan defineres i henhold til komponenten og produksjonsprosessen.

Hvilken informasjon er nødvendig for et tilbud?

Nyttig informasjon inkluderer vevekonstruksjon, karbonfiberkvalitet, GSM, bredde, rullelengde, mengde, påføring og støpeprosess. For synlige deler bør også nødvendig overflatefinish og mønsterretning spesifiseres.

Kan en prøve evalueres før produksjon?

Prøveevaluering kan vurderes når stoffet må kontrolleres for drapering, harpikskompatibilitet, overflateutseende eller bearbeidingsatferd med en spesifikk produksjonsmetode.

Betyr twillveving høyere styrke?

Nei. Vevkonstruksjon alene fastslår ikke styrken eller stivheten til den ferdige kompositten. Disse egenskapene avhenger av karbonfiberkvalitet, stoffvekt, harpikssystem, fiberorientering, fibervolum, laminattykkelse og prosessforhold.
