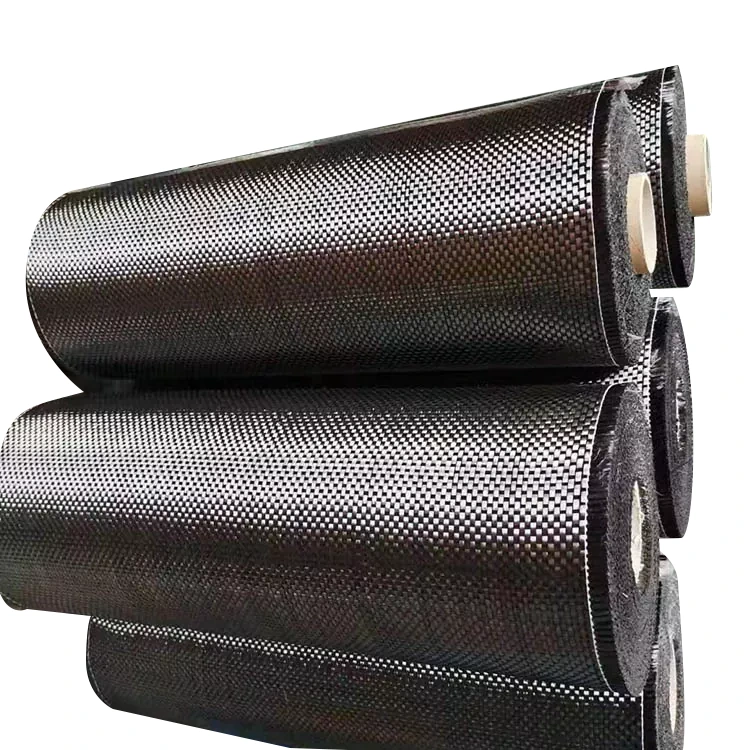

Plain Weave Carbon Fiber Stoff

Plain Weave Carbon Fiber Fabric bruker en enkel over-under-sammenfletting av varp- og veftgarn for å danne en vanlig vevd struktur. De gjentatte krysningspunktene gir stoffet en stabil overflate som er relativt enkel å identifisere, kutte og plassere under komposittopplegging. Rennings- og veftretningene er også visuelt klare, noe som hjelper produksjonsteam å opprettholde den tiltenkte orienteringen når de forbereder flere lag.

For komposittproduksjon er denne vanlige strukturen nyttig når materialet må håndteres konsekvent fra en del til en annen. Stoffvekt, karbonfiberkvalitet, garnantall, bredde og harpikskompatibilitet må fortsatt spesifiseres separat fordi vevemønsteret alene ikke definerer de mekaniske egenskapene til det ferdige laminatet.

Hvordan vanlig vev påvirker stoffhåndtering

I en vanlig veving går hvert varpgarn over og under påfølgende veftgarn. Dette skaper en relativt stabil stoffstruktur med et vanlig rutenettlignende utseende.

Under skjæring og opplegging gjør de tydelige varp- og veftretningene det lettere å kontrollere om et lag er lagt i henhold til laminattegningen. Dette er spesielt nyttig når flere lag kuttes fra samme rull og hvert lag må opprettholde en konsistent orientering.

Den samme konstruksjonen har også begrensninger. Fordi garnene flettes ofte, oppfører ikke stoffet seg som en løs eller svært draperbar forsterkning. På stramme radier, dype konturer eller komplekse tredimensjonale støpeformer, bør det faktiske materialet vurderes mot komponentgeometrien før produksjon.

Av denne grunn bør valg av stoff ta hensyn til både forsterkningskravet og måten materialet vil bli kuttet, plassert og formet under produksjon.

Vevstruktur og laminatdesign

Et vevd karbonfiberstoff gir forsterkning i både varp- og veftretningen. Dette skiller seg fra enveis armering, hvor de fleste av de kontinuerlige fibrene er konsentrert langs en hovedretning.

For en laminert kompositt kan det vevde stoffet derfor gi et balansert forsterkningsarrangement i et individuelt lag. Imidlertid bestemmes den endelige fiberorienteringen av komponenten fortsatt av den komplette laminatplanen, inkludert lagretning, antall lag, stoffvekt og delgeometri.

Vevingen skal ikke behandles som en direkte indikasjon på styrke. To stoffer med samme veving kan produsere forskjellige komposittegenskaper når deres karbonfiberkvaliteter, arealvekter, harpikssystemer eller fibervolumfraksjoner er forskjellige.

Velge stoffet for forskjellige geometrier

Egnetheten til en vevd armering avhenger delvis av formen på den ferdige komponenten. Flate paneler og komponenter med milde kurver er generelt lettere å dekke fordi stoffet ikke trenger å ta imot store endringer i overflateretningen.

Mer komplekse former krever mer oppmerksomhet til drapering. Når stoffet tvinges rundt en tett radius, kan renningen og veften forskyves i forhold til hverandre, noe som skaper lokal forvrengning eller rynker. Disse effektene kan påvirke både overflatens utseende og konsistensen til laminatet.

For en ny komponent kan en liten formingsprøve bidra til å avgjøre om den valgte stoffvekten og konstruksjonen kan følge formen uten overdreven forvrengning. Kuttemønster, lagorientering og oppleggssekvensen bør vurderes sammen i stedet for å vurdere stoffet separat fra produksjonsprosessen.

Flate og forsiktig buede deler

Vanlig vevd konstruksjon er ofte lettere å plassere på flate plater, deksler, plater og komponenter med moderat krumning. Det synlige rutemønsteret gjør det også relativt enkelt å kontrollere orienteringen til tilstøtende lag under opplegging.

Komplekse støpte former

For dypere konturer eller tettere radier blir drapering og skjæroppførsel viktigere. Stoffet bør testes på den faktiske eller representative formen, spesielt når den ferdige overflaten forblir synlig.

Hva Yuruis kan levere

Stoffspesifikasjonen kan defineres rundt kravene til komposittproduksjonsprosessen. Typiske elementer å bekrefte inkluderer:

· Slettvevd konstruksjon

· Karbonfiberkvalitet

· Arealvekt / GSM

· Stofbredde

· Rulllengde

· Tykkelse

· Overflatekrav

· Harpikskompatibilitet

· Tenkt støpeprosess

Når materialet blir erstattet eller tilpasset til en eksisterende produksjonsspesifikasjon, kan det å gi gjeldende stoffdataark, prøve eller kjent GSM bidra til å definere den nødvendige konstruksjonen mer nøyaktig.

Typisk vanlig vev spesifikasjon

Fra skjæring til laminering

Før harpiks introduseres, går stoffet normalt gjennom flere forberedelsestrinn. De nødvendige dimensjonene merkes og kuttes, deretter plasseres hvert lag i henhold til laminatdesignet.

For flerlagskomponenter kan det hende at produksjonsteamet må endre orienteringen til påfølgende lag for å oppnå det nødvendige armeringsarrangementet. Fordi rennings- og veftretningene er enkle å skille i et vanlig vevd stoff, kan orienteringen kontrolleres under oppleggingen uten kun å stole på skjæremerker.

Under håndtering bør unødvendig tøyning unngås. Overdreven spenning eller gjentatt bevegelse kan endre den lokale garnordningen, som kan bli synlig etter støping. Mengden håndtering som kreves avhenger også av stoffets vekt, vevtetthet og komponentgeometri.

Applikasjoner i komposittproduksjon

Plain Weave Carbon Fiber Fabric kan brukes i støpte komposittkomponenter der en vanlig vevd forsterkning er kompatibel med delens design og produksjonsprosess.

I bilapplikasjoner kan den brukes til interiørtrim, paneler, deksler og utvalgte strukturelle eller semi-strukturelle komposittdeler. Den nødvendige stoffkonstruksjonen avhenger av komponentens geometri og laminatspesifikasjon.

For sykler og sportsutstyr kan vevd karbonfiberforsterkning innlemmes i støpte laminater der den nødvendige fiberorienteringen og tykkelsen er etablert av komponentdesignet.

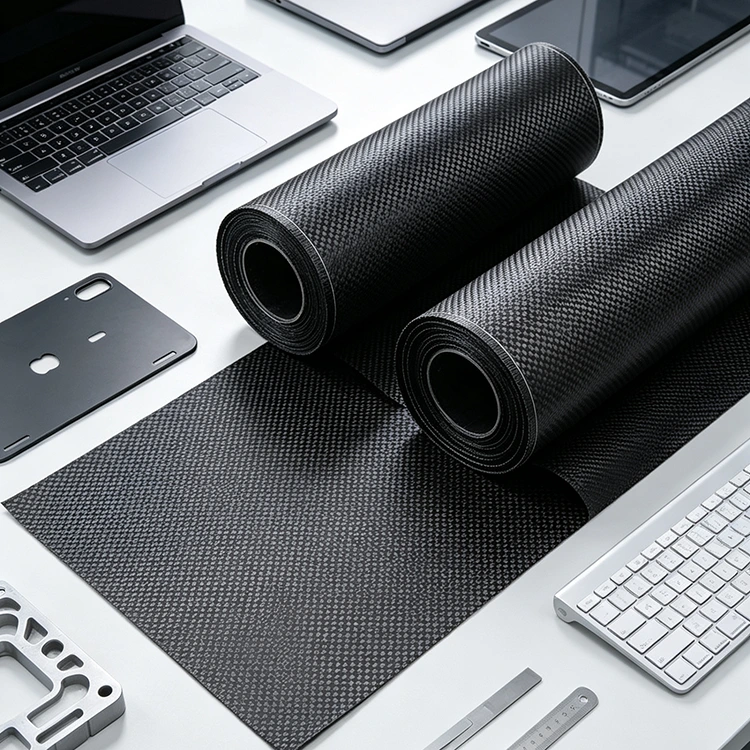

I elektronikk og industrielt utstyr kan karbonfiberstoff brukes i hus, paneler og andre komposittstrukturer. Fordi karbonfiber er elektrisk ledende, bør elektrisk isolasjon, jording og elektromagnetiske krav vurderes der materialet brukes i nærheten av elektroniske enheter.

Den passende stoffspesifikasjonen bør derfor bestemmes fra den ferdige komponenten i stedet for fra vevemønsteret alene.

Overflateutseende og behandling

Når den vevde karbonfiberen forblir synlig etter støping, avhenger det endelige utseendet av mer enn det tørre stoffmønsteret. Resinfordeling, fiberjustering, konsolidering, formoverflatetilstand og etterbehandling kan alle påvirke utseendet til den herdede delen.

For synlige overflater bør stoffet plasseres konsekvent og beskyttet mot unødvendig forskyvning under opplegging. Tilstøtende stykker må kanskje også justeres slik at det vevde mønsteret ikke endres merkbart fra en del av komponenten til en annen.

Hvis komponenten får et klart belegg eller annen overflatebehandling, bør belegningssystemet være kompatibelt med den herdede kompositten og det tiltenkte bruksmiljøet. Et jevnt tørt stoff-utseende garanterer ikke i seg selv et identisk utseende etter støping.

FAQ

Hva er vanlig vevd karbonfiberstoff?

Det er en vevd karbonfiberarmering der renning og veftgarn gjentatte ganger går over og under hverandre. Dette skaper en vanlig stoffstruktur med tydelig identifiserbare fiberretninger.

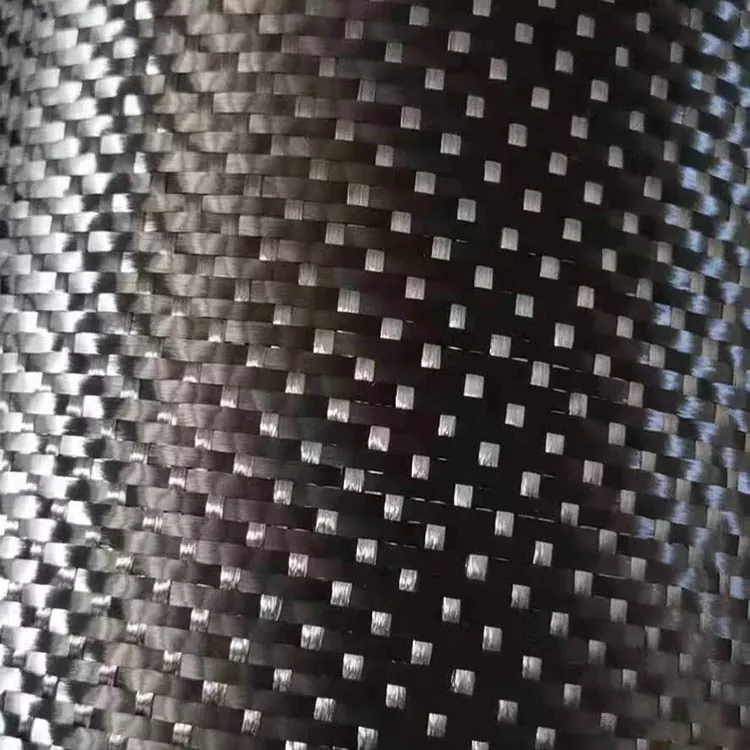

Hvordan ser vanlig vevd karbonfiber ut?

Renningen og veften danner et gjentatt over-under-mønster som gir et vanlig rutenett-lignende utseende. Det skiller seg visuelt fra twillstoff, som har et karakteristisk diagonalt mønster.

Er glattvev egnet for synlige karbonfiberdeler?

Ja. Den vanlige vevingen kan utgjøre en del av den synlige overflaten til en komposittkomponent. Det endelige utseendet avhenger også av harpiksfordeling, konsolidering, formtilstand og overflatebehandling.

Kan glattvev brukes på buede former?

Ja, men egnetheten avhenger av formens krumning, radius og tredimensjonale geometri. For komplekse former kan en formingsprøve hjelpe med å identifisere potensielle rynker, garnforvrengning eller vanskeligheter under opplegging.

Avgjør glattvev styrken til kompositten?

Nei. Ferdige komposittegenskaper avhenger av karbonfiberkvalitet, stoffvekt, harpikssystem, fibervolumfraksjon, lagorientering, laminattykkelse og herde- eller støpeforhold. Veven er bare en del av materialspesifikasjonen.

Kan stoffets vekt og bredde tilpasses?

Ja. Vekt, bredde, rullelengde og andre spesifikasjoner kan defineres i henhold til produksjonskravet. Nødvendig karbonfiberkvalitet og tiltenkt støpeprosess bør også oppgis når du ber om et tilbud.

Hvilken informasjon skal gis for et tilbud?

Nyttig informasjon inkluderer nødvendig GSM, karbonfiberkvalitet, vevekonstruksjon, bredde, rullelengde, mengde, påføring og støpeprosess. En eksisterende stoffspesifikasjon eller prøve kan også hjelpe når materialet skal matche en etablert produksjonsprosess.

Kan en prøve evalueres før bulkproduksjon?

Prøveevaluering kan arrangeres når stoffet må kontrolleres for drapering, harpikskompatibilitet, overflateutseende eller prosessatferd med en spesifikk komposittproduksjonsprosess.

Er glattvev sterkere enn twillvev?

Ingen av vevene bør anses som iboende sterkere basert på vevmønsteret alene. De mekaniske egenskapene til det ferdige laminatet påvirkes av fibertype, stoffvekt, harpikssystem, fiberorientering, laminatkonstruksjon og prosessforhold.
