Twill 3K Prepreg karbonfiber

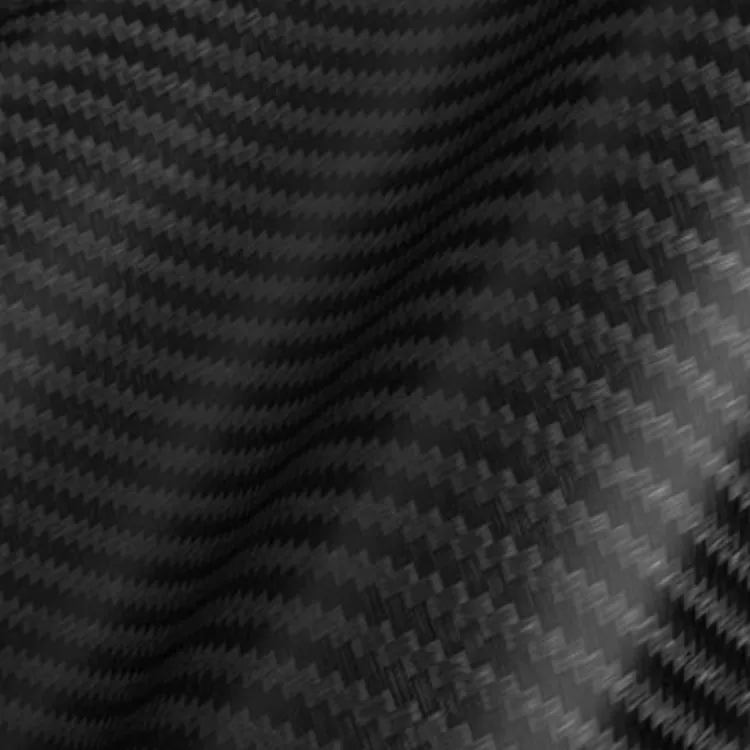

Twill 3K Prepreg Carbon Fiber kombinerer en 3K karbonfiberforsterkning, twillvev og forhåndsimpregnert harpiks i ett materiale. Twillkonstruksjonen skaper et gjenkjennelig diagonalt mønster, mens prepreg-formatet gir et kontrollert materiale for komposittopplegg og støping.

I denne spesifikasjonen refererer "3K" til et karbonfibersleep som inneholder omtrent 3000 individuelle filamenter. "Twill" beskriver garnets sammenflettingsmønster, mens "prepreg" betyr at karbonfiberen allerede er impregnert med en harpiksmatrise før støping. Disse tre egenskapene beskriver ulike aspekter ved materialet og bør vurderes separat ved valg av komposittarmering.

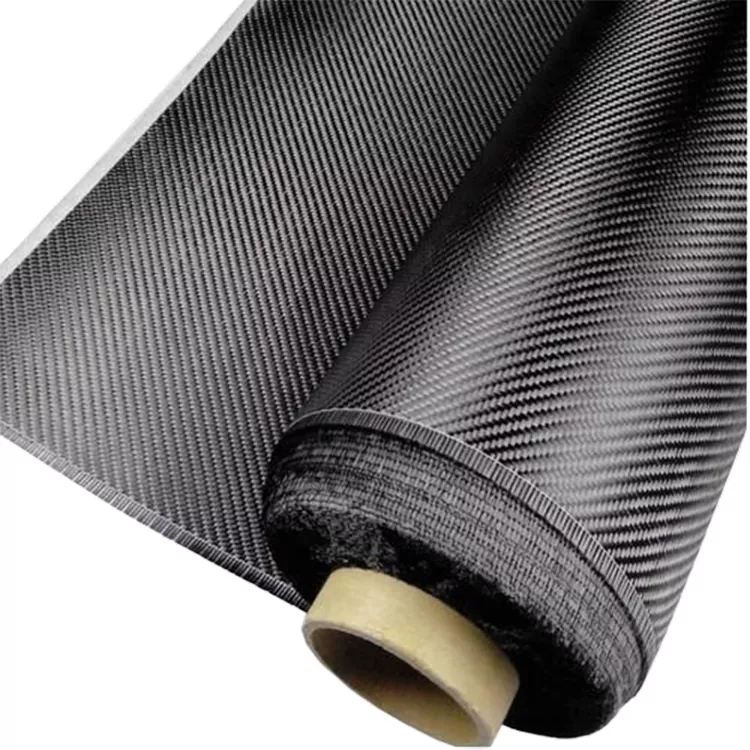

Twill vev og prepreg struktur

Twillstrukturen påvirker utseende og håndtering av armeringen under opplegging. Sammenlignet med en vanlig vev er det diagonale mønsteret mer synlig og stoffet kan følge moderate kurver og formede formflater med mindre begrensning av stoffets bevegelse.

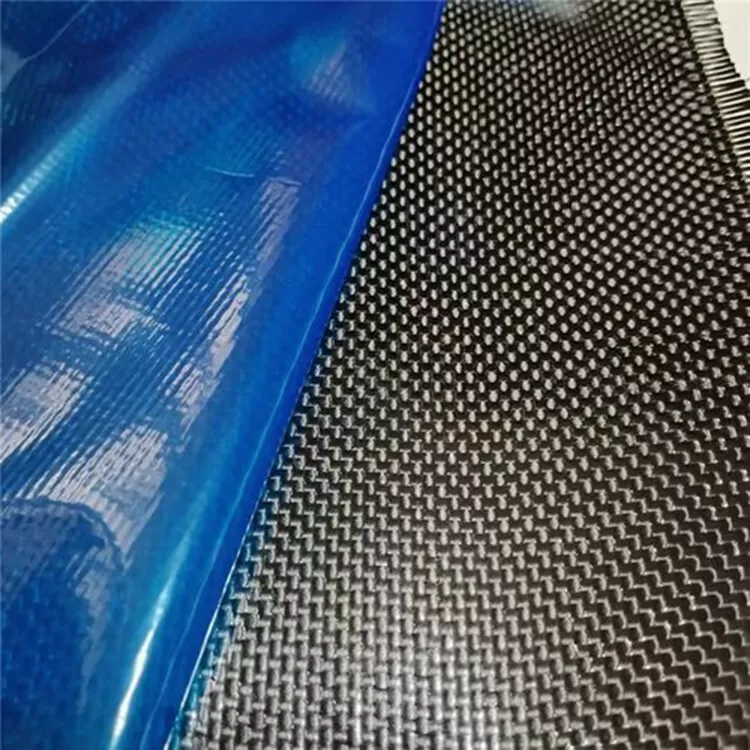

Prepreg-tilstanden er en egen vurdering. I motsetning til tørt karbonfiberstoff, leveres armeringen med harpiks som allerede er innført i materialet. Dette gir et definert utgangspunkt for støpeprosessen, mens de endelige komposittegenskapene avhenger av karbonfiberkvalitet, harpikssystem, fiberorientering, laminattykkelse, fibervolumfraksjon og herdeforhold.

Twill og ren vev

Valget mellom twill og glattvev er vanligvis knyttet til overflatens utseende, stoffhåndtering og geometrien til den ferdige delen. Twill gir det karakteristiske diagonale mønsteret, mens glattvev har en vanlig over-under struktur og kan gi en mer stabil stoffkonstruksjon under konvensjonell opplegging.

Materialvalg etter produksjonsprosess

Det er ett alternativ innenfor et bredere utvalg av karbonfiberforsterkningsformater. Det riktige materialet avhenger av om produksjonsprosessen krever et forhåndsimpregnert system, tørt stoff, ensrettet forsterkning eller en annen harpiksteknologi.

Bruksområder

Materialet kan vurderes for komposittdeler hvor kombinasjonen av karbonfiberarmering, twill overflatemønster og prepreg-bearbeiding passer til produksjonskravene. Den endelige laminatdesignen bør etableres i henhold til delens geometri, belastningsforhold og støpeprosessen.

Sportsutstyr

Sykkelkomponenter, racketstrukturer, padler, golfrelaterte komponenter og andre sportsprodukter kan bruke dette materialet når det kreves en kontrollert laminatstruktur og synlig karbonoverflate.

Bilkomponenter

Bruksområder kan omfatte interiørkomponenter, lettvektspaneler, trim, forsterkning og ytelsesorienterte komposittkomponenter. Fiberorientering, laminattykkelse og harpiksegenskaper bør velges i henhold til design- og produksjonskravene til hver komponent.

Industrielle komposittdeler

Dekker, hus, paneler, braketter og lette konstruksjonskomponenter er potensielle bruksområder der forsterkning, dimensjonskrav og overflateutseende må vurderes sammen.

Elektroniske hus

Karbonfiber kan gi lav vekt og strukturell støtte for visse husdesign. Fordi karbonfiber er elektrisk ledende, bør krav til elektrisk isolasjon vurderes når materialet brukes rundt sensitive elektroniske komponenter.

Spesifikasjon

Standard produktinformasjon er vist nedenfor. Størrelse og andre behandlingskrav kan bekreftes i henhold til tiltenkt bruk og produksjonsmetode.

Prepreg utvalg og behandling

For Twill 3K Prepreg Carbon Fiber er harpikssystemet en viktig del av materialspesifikasjonen fordi det påvirker lagring, håndtering, herding og den endelige komposittstrukturen. Den gjeldende spesifikasjonen viser harpiksen som en harpiksmatrise som skal bekreftes, så det nødvendige harpikssystemet bør etableres før produksjon.

For en produksjonsordre kan nyttig teknisk informasjon inkludere harpikstype, harpiksinnhold, herdetemperatur, herdetid, lagringstemperatur, tillatt utetid, støpetrykk og tiltenkt støpemetode. Disse parameterne skal være kompatible med kundens utstyr og geometrien til den ferdige komponenten.

Bredde og tykkelse bør også bekreftes før produksjon. For formede komponenter kan formgeometri og laminatopplegg påvirke materialvalg og skjærekrav. Når materialet introduseres i gjentatt produksjon, kan prøveevaluering bidra til å bekrefte håndterings-, formings- og herdeforhold før større mengder planlegges.

Hva du skal bekrefte før du bestiller

Før bestilling kan kundene gi nødvendig bredde, tykkelse, mengde, komponentdimensjoner, støpemetode og forventede herdeforhold. Hvis et spesifikt harpikssystem er nødvendig, bør harpikstypen og relevante prosessparametere også inkluderes.

For synlige karbonkomponenter bør nødvendig twill-orientering og overflateutseende diskuteres sammen med formdesign og etterbehandlingsprosess. For tekniske komponenter kan fiberorientering, laminattykkelse og harpiksegenskaper ha større innflytelse på den endelige delen enn veving alene.

For tilpassede krav kan tegninger, laminatspesifikasjoner eller eksisterende prøver leveres for materialvurdering. Denne informasjonen hjelper til med å bestemme riktig materialstørrelse og prosesseringskrav før produksjon på bestilling.

FAQ

Hva betyr 3K i materialet?

3K refererer til det omtrentlige antallet individuelle filamenter i karbonfiberslepet, som er omtrent 3000 filamenter. Den beskriver slepestørrelsen og definerer ikke i seg selv styrken eller de mekaniske egenskapene til den ferdige kompositten.

Hvorfor velge twill i stedet for vanlig vev?

Twill gir et gjenkjennelig diagonalt mønster og kan tilby nyttige draperingsegenskaper for formede overflater. Valget bør være basert på ønsket overflateutseende, stoffhåndtering, formgeometri og laminatdesign.

Leveres det som tørt karbonfiberstoff?

Nei. Dette materialet leveres som prepreg, noe som betyr at karbonfiberarmeringen allerede er impregnert med harpiks. Tørt karbonfiberstoff leveres uten den forhåndspåførte harpiksen og krever at harpiks introduseres under en senere komposittproduksjonsprosess.

Kan den brukes til synlige karbonfiberdeler?

Ja. Twillkonstruksjonen skaper et synlig diagonalt mønster som kan inngå i det ferdige overflatedesignet. Det endelige utseendet avhenger også av fiberjustering, harpikssystem, formoverflate, konsolidering og etterbehandlingsforhold.

Hvilken harpiksinformasjon bør bekreftes før bestilling?

Harpikstype, harpiksinnhold, herdetemperatur, herdetid og lagringskrav bør bekreftes før produksjon. De riktige parametrene avhenger av det valgte harpikssystemet og kundens støpeutstyr.

Kan bredden og tykkelsen tilpasses?

Ja. Bredde og tykkelse kan spesifiseres i henhold til kundens krav. Ved å oppgi den tiltenkte bruken, komponentdimensjonene og støpeprosessen, kan du definere det nødvendige materialformatet.

Hvilken informasjon er nødvendig for et tilbud?

Vennligst oppgi ønsket størrelse, tykkelse, mengde, bruk, støpemetode og harpikskrav hvis allerede definert. Tegninger, laminatspesifikasjoner eller prøver kan også leveres når materialet må matche en eksisterende komposittkomponent.
