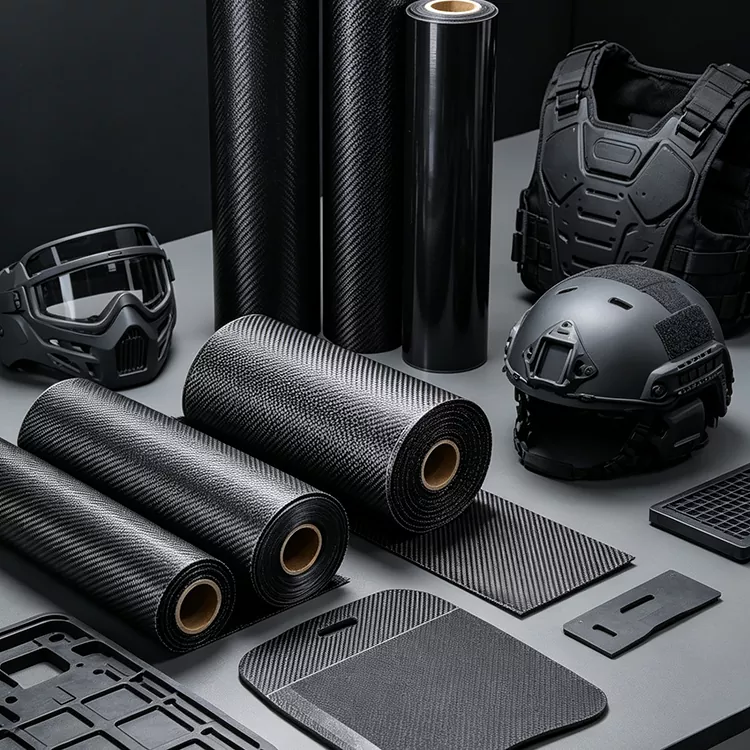

3K UD og toveis karbonfiber prepreg-stoff

3K UD og Bidirectional Carbon Fiber Prepreg Fabric kombinerer 3K karbonfiberforsterkning med en forhåndsimpregnert harpiksmatrise i to forskjellige fiberarrangement. UD-konstruksjon konsentrerer de kontinuerlige fibrene hovedsakelig i én retning, mens toveiskonstruksjon gir forsterkning på tvers av to hovedretninger. Valget mellom dem er først og fremst knyttet til lastbanen, laminatstrukturen og geometrien til den ferdige komposittdelen.

For komposittprodusenter er denne forskjellen viktigere enn 3K-betegnelsen alene. En komponent med en dominerende strekk-, bøynings- eller aksialbelastning kan ha fordel av et laminat bygget rundt en definert fiberretning, mens et panel eller skall utsatt for belastninger i to retninger kan kreve et mer balansert armeringsarrangement.

UD og toveis fiberkonstruksjon

Med UD-konstruksjon konsentreres de kontinuerlige karbonfibrene hovedsakelig i én retning. Dette gjør materialet egnet for komponenter der den tekniske designen har en klar primær lastbane, som aksler, bjelker, stenger og langstrakte konstruksjonsseksjoner.

Toveis konstruksjon gir forsterkning i to hovedretninger. Det kan vurderes for paneler, deksler, hus og andre komponenter der laminatet trenger å bære last over to akser i stedet for hovedsakelig i én retning.

Fiberarrangementet bestemmer ikke ytelsen til den ferdige delen av seg selv. Fiberkvalitet, fibervolumfraksjon, harpikssystem, laminatorientering, antall lag, konsoliderings- og herdeforhold bidrar alle til de endelige komposittegenskapene.

Hva betyr 3K?

3K-betegnelsen refererer til et karbonfibersleep som inneholder omtrent 3000 individuelle filamenter. Den beskriver størrelsen på fiberbunten i stedet for en spesifikk styrkeklasse.

For materialvalg bør 3K derfor vurderes sammen med karbonfiberkvalitet, harpikssystem og armeringskonstruksjon. Et 3K slep kan brukes i forskjellige laminatarkitekturer, og de endelige komposittegenskapene avhenger av hvordan armeringen orienteres, konsolideres og herdes.

Dette skillet er spesielt relevant når man sammenligner UD og toveis materialer. 3K-betegnelsen identifiserer fibertauet, mens UD- eller toveiskonstruksjonen beskriver hvordan den armeringen er arrangert i prepreg-en.

Materialinformasjon

Velge fiberretningen

For 3K UD og Bidirectional Carbon Fiber Prepreg Fabric er det første praktiske spørsmålet hvordan den ferdige komponenten forventes å bære sin last. Armeringen bør ordnes slik at laminatet gir materiale der designet krever det, i stedet for å velge UD eller toveiskonstruksjon kun basert på stoffets utseende.

UD konstruksjon

UD-armering er vanligvis vurdert for aksler, stenger, bjelker og andre langstrakte deler med en definert primær belastningsretning. Ytterligere off-akse lag kan inkorporeres i et laminat når komponenten også trenger forsterkning på tvers av sekundære retninger.

Toveis konstruksjon

Toveis armering kan vurderes for paneler, dekker, hus og andre deler der belastninger eller stivhetskrav strekker seg over to hovedretninger. Den faktiske balansen mellom de to retningene avhenger av konstruksjonen av materialet og laminatplanen.

Laminatdesign

Prepreg-konstruksjonen bør vurderes som en del av det komplette laminatet i stedet for som et isolert ark. Fiberorientering, lagsekvens, tykkelse, harpiksinnhold og konsolideringsforhold påvirker hvordan belastninger overføres gjennom den ferdige kompositten.

Typiske applikasjoner

Materialet kan vurderes for komposittkomponenter hvor retningsbestemt forsterkning og kontrollert harpiksinnhold er nødvendig. Den passende konstruksjonen avhenger av delens geometri, lastetilstand, støpemetode og nødvendig laminattykkelse.

Sportsutstyr

Materialet kan brukes i lette sportskonstruksjoner hvor stivhet, utmattelsesadferd og masse er viktige designhensyn. Potensielle bruksområder inkluderer golfskaft, sykkelkomponenter, racketstrukturer, padler og andre støpte komposittdeler.

Bilkomponenter

Bilapplikasjoner kan inkludere lette paneler, forsterkningskomponenter, utvalgte strukturelle deler og ytelsesorienterte komponenter. UD-konstruksjon kan vurderes der delen har en definert primær lastbane, mens toveis armering kan benyttes der støtte på tvers av to akser er nødvendig.

Industrielle komposittdeler

Industrielle applikasjoner kan omfatte paneler, hus, braketter, bjelker, stenger og lettvektsutstyrskomponenter. Den foretrukne konstruksjonen avhenger av om komponenten har en dominerende lastretning eller krever forsterkning i flere retninger.

Elektronisk utstyr

For utvalgte utstyrshus og strukturelle komponenter kan karbonfiber gi lav vekt og strukturell støtte. Fordi karbonfiber er elektrisk ledende, bør elektrisk isolasjon og elektromagnetiske krav betraktes som en del av det komplette monteringsdesignet.

Material Selection Before Production

For et nytt komposittprosjekt bør materialet spesifiseres i henhold til komponenten og produksjonsprosessen i stedet for etter produktnavnet alene. Viktig informasjon inkluderer nødvendig fiberkonstruksjon, harpikssystem, bredde, tykkelse, laminatplan og støpemetode.

For UD-deler bør den primære fiberretningen identifiseres sammen med eventuell nødvendig forsterkning utenfor aksen. For toveis deler bør nødvendig forsterkningsbalanse og lagorientering bekreftes. Disse detaljene hjelper til med å avgjøre om materialspesifikasjonen stemmer overens med den tiltenkte lastbanen.

Harpikskrav bør også bekreftes før produksjon. Siden dette er et prepreg-materiale, påvirker harpikssystemet og harpiksinnholdet håndtering, lagring, støping og herdeforhold. Der materialet integreres i en eksisterende produksjonsprosess, kan kundens gjeldende prosessparametere eller materialspesifikasjon brukes som referanse.

FAQ

Hva er 3K UD karbonfiber prepreg?

Det er en prepreg som bruker 3K karbonfiberarmering arrangert hovedsakelig i én retning og kombinert med en harpiksmatrise før støping. Den er egnet for komposittdeler der armeringen må følge en definert belastningsretning.

Hva er forskjellen mellom UD og toveis karbonfiber?

UD plasserer de fleste av de kontinuerlige fibrene langs en primær retning. Toveis konstruksjon gir forsterkning i to hovedretninger. Valget avhenger av belastningsforholdene, delgeometrien og laminatdesignen til den ferdige komponenten.

Inneholder materialet allerede harpiks?

Ja. Dette er et prepreg-materiale, noe som betyr at karbonfiberarmeringen allerede er kombinert med en harpiksmatrise. Det spesifikke harpikssystemet og harpiksinnholdet bør bekreftes for den valgte spesifikasjonen.

Er 3K det samme som styrkekarakteren?

nr. 3K beskriver den omtrentlige filamenttellingen til karbonfiberslepet. Den endelige komposittytelsen avhenger også av fiberkvalitet, harpikssystem, fibervolumfraksjon, laminatorientering og herdeforhold.

Kan materialet tilpasses?

Ja. Yuruis leverer produksjon på bestilling og kan diskutere tilpasset størrelse, bredde og andre prosjektkrav i henhold til tiltenkt bruk og produksjonsprosess.

Hvilke bransjer bruker denne typen prepreg?

Applikasjoner kan omfatte sportsutstyr, bilkomponenter og industrielle komposittdeler. Utvalgte elektroniske utstyrsstrukturer kan også bruke karbonfiberkompositter når material- og elektriske krav er kompatible med applikasjonen.

Hvilken informasjon bør jeg oppgi når jeg ber om et tilbud?

Å gi den nødvendige bredden, tykkelsen, fiberkonstruksjonen, harpiksbehovet, påføringen, støpemetoden og estimert mengde vil bidra til å bestemme riktig spesifikasjon. For strukturelle deler kan en tegning eller laminatplan også være nyttig for å bekrefte den nødvendige fiberorienteringen.
